Réverbération du bruit dans les salles

Généralités sur les bruits

La durée réverbération du bruit ou « l’échos » résulte de la réflexion des ondes sonores sur les parois à l’intérieur d’un volume généralement fermé (salle, hall d’entrée, locaux communs, restaurant, cantines scolaires, salle de cours, salle polyvalente, etc..).

Les salles dont les parois comportent des cavités absorbent l’onde donc l’énergie sonore et sont très audibles pour la parole, on parle également d’intelligibilité d’une salle à la parole.

Les salles de volume inférieur à 600m3 et dont la plus grande dimension est inférieure à 11m, ne présentent pas de risque d’échos.

Les salles de volume supérieur à 600m3 des échos sont à craindre, éviter les surface parallèles qui favorisent le « Flutter-échos »

Les matériaux ont des propriétés d’absorption différentes des ondes sonores selon la fréquence de l’onde sonore généralement prise de 31,5 Hz à 16 000 Hz.

Pour les corrections acoustiques des salles ont utilisera les matériaux adaptés selon les caractéristiques de réverbération réelle préalablement mesurée par un acousticien.

Les personnes ont un pouvoir d’absorption des ondes sonores et doivent être prises en compte dans l’étude acoustique d’une salle (vide ou occupée les valeurs de durée de réverbération seront différentes).

Le nombre d’unités (A) d’absorption équivalente d’une personne en fonction de la fréquence est donnée ci-après :

Fréquences (Hz)	125	250	500	1000	2000	4000
Unités (A)	0,15	0,25	0,35	0,45	0,55	0,55

Le choix de l’emplacement des matériaux sera également déterminant pour obtenir une bonne acoustique de salle (murs et/ou plafonds, sols, etc..).

Des objets suspendus ou décoratifs sont également utilisés pour la correction acoustique des salles public ou des locaux de travail (éléments appelés « Baffles »).

Chaque matériaux possède une valeur d’absorption acoustique à chaque fréquence généralement mesurée sur les bandes d’octaves centrées de 125Hz à 4000 Hz.
Des mesures effectuées en laboratoire, par le CSTB par exemple, donnent la courbe des valeurs d’absorption des matériaux.

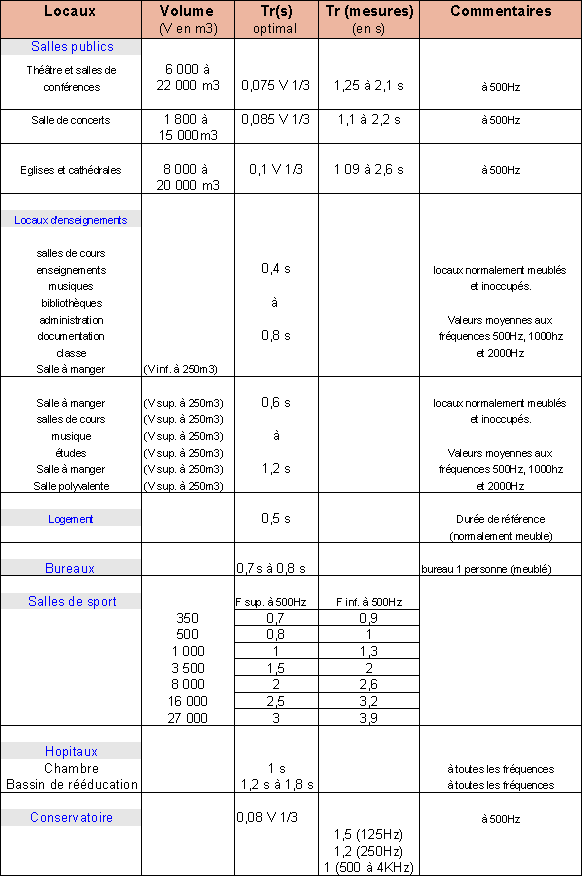

Durées de réverbération recommandée dans les locaux

Les valeurs généralement recommandées que nous indiquons pour la durée de réverbération sont données dans le tableau ci-dessus.

Des valeurs sont données à titre de recommandation pour une bonne acoustique des salles ou locaux, d’autres valeurs sont imposées par la réglementation pour les locaux d’enseignement par exemple.

Dans l’habitat les valeurs d’isolement acoustiques des murs et les niveaux aux bruits d’impacts des revêtements de sols sont mesurées et corrigées par rapport à une durée de réverbération de référence de 0,5 seconde.

Définition : La durée de réverbération d’un local est le temps nécessaire au niveau sonore pour chuter (ou décroître) de 60 dB lorsque la source qui génère le bruit est brutalement interrompue.

Correction acoustique d’une salle

La correction acoustique d’une salle traditionnelle pour une bonne audibilité ne pose pas de difficulté dans la mesure ou l’on procède à des mesures de durée de réverbération sur le site permettant d’apporter et d’optimiser les solutions techniques de traitements acoustiques (matériaux, surfa
ces, emplacements, etc..).

La différence de durée entre la valeur mesurée de réverbération et la valeur recommandée sera à la base du traitement pour la correction acoustique.

Exemple de résultats mesures de réverbération d’une salle de restaurant

Les résultats des mesures de durées de réverbération (en secondes) effectuées sur le site sont donnés dans le tableau ci-dessous.

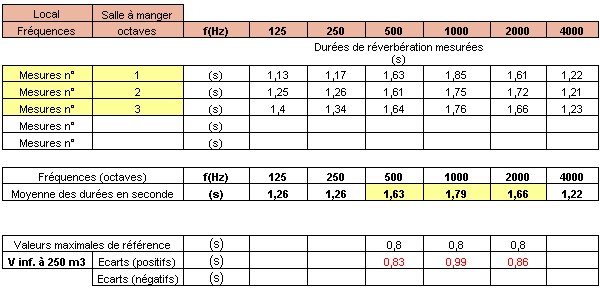

Tableau des résultats de réverbération

Référence: Norme NFS 31-057

Une valeur moyenne des écarts aux fréquences de 500, 1000 et 2000 Hz de 0,85 seconde, est donnée par référence à une durée recommandée maximale de 0,8 seconde (suivant l’arrêté du 9 janvier 1995 relatif à la limitation du bruit dans les établissements d’enseignements).

Exemple de calcul de correction acoustique (salle de restaurant)

1- Calcul des unités d’absorption pour la correction acoustique

La durée de réverbération Tr (seconde) théorique du local est donné par la formule de Sabines, soit :

Tr = 0,16 x V / A

Tr (s) (durée de réverbération du local)
V (volume du local en m3)
A (unités d’absorption, nombre sans dimension)

Pour la correction acoustique du local, le nombre d’unités d’absorption nécessaire pour l’absorption de 0,85 seconde excédentaire, est de :

A = 0,16 x V / Tr

A = 0,16 x 161,7 / 0,85 = 22 unités d’absorbant

A étant la somme des produits de chaque matériaux absorbants des parois, la surface Si de traitement acoustique à mettre en œuvre, sera ainsi fonction de l’indice ai d'absorption des matériaux choisis.

A = ai x Si

2- Correction acoustique

La correction acoustique du local sera obtenue suivant les caractéristiques et surfaces des matériaux utilisés et indiqués dans le tableau ci-après :

Tableau d'exemple de calcul de traitement acoustique

Référence: Norme NFS 31-057

Conclusion

Cette salle de restaurant scolaire sera de bonne qualité acoustique avec la mise en œuvre de 30m2 de faux plafonds et 18m2 de panneaux perforés sur les murs.
